可能是最简单的横流源

简易恒流源可以用于电路板上4-20ma电流检测单元的信号源，工业上非常多的传感器都采用4-20ma的信号输出设计，电流传送方式下稳定，传输距离长，应用广泛。

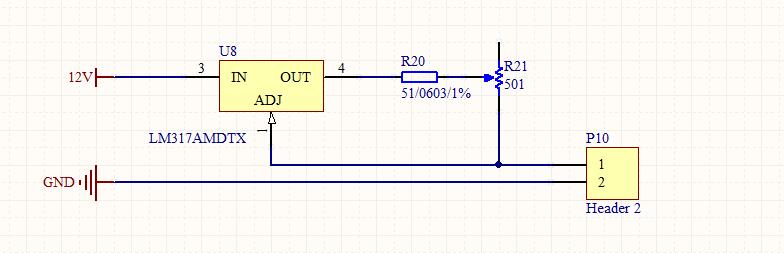

原理图：

分析：

LM317内部有一个精准稳压源，保证OUT与ADJ之间的电压始终为1.25V（2596里也有一个一模一样的），这个电路中，总的输出电流是由OUT输出电流和ADJ输出电流共同决定的。

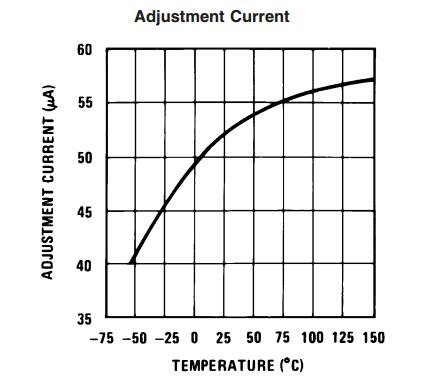

根据datasheet可知，ADJ脚的电流只与温度有关，并且在十的负五次方数量级，而OUT脚的输出电流在十的负三到十的负一次方数量级，远大于ADJ的输出电流，所以总的输出电流主要是由R20与R21决定的。

这个电路的理论输出电流为2.2ma到24.5ma（实际效果相同，1.25V与电阻精度都很高）。

负载：

这个电流源的最大负载可以这样计算，

$$L_{max} = {12v - V_{317压降} \over I_{输出}}$$

这里注意电流源和电压源不同，电压源的负载越小对电源要求越高，而电流源刚好相反。12V可以增大，最大可以达到317的最高输入电压40V，317的压降一般认为在3V左右，这里按照3V考虑。

这个电路可以通过改变R20和R21来变化输出电流范围，同时也要注意R20和R21的功率问题，防止过高的电流输出导致电阻熔断或者滑变外壳融化，最好采用功率电阻器和变阻器，最大电流不能超过1.5A（T字丝印下）。

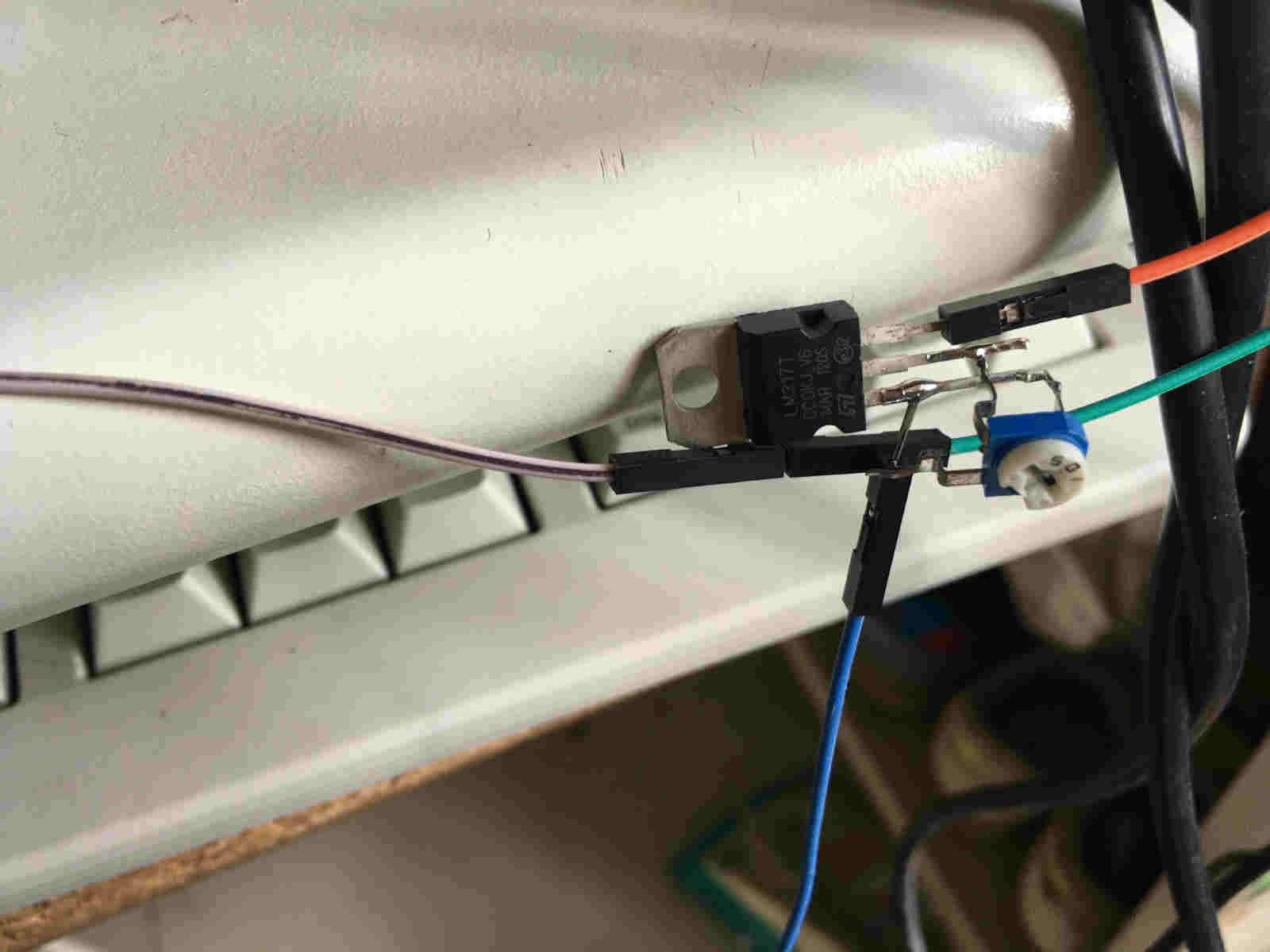

实际制作效果图：

因为没有洞洞板，在宿舍所以只能这么做，可能是世界上最简单的恒流源

PS.注意！！！电流源在使用的时候注意不接负载的时候要短路，以保护电流源，类似于电压源不接负载的时候要断路。
